电缆三维设计系统

产品概述

面向电力电缆工程设计全专业的国产二三维一体化设计工具。

系统提供典设模型库并支持参数化建模，具有勘测数据处理、敷设路径规划、工井布置、电缆敷设布置、地下管线交跨碰撞检查、通道连接尺寸匹配校验等功能，可实现电缆电气土建同源模型设计、参数化模型快速新增编辑、工井内电缆三维空间转弯半径检测、二三维图形联动设计、设施快速定位及动态漫游展示；可快速输出.gim模型及电缆材料清册等成果，显著提高设计准确度及效率。

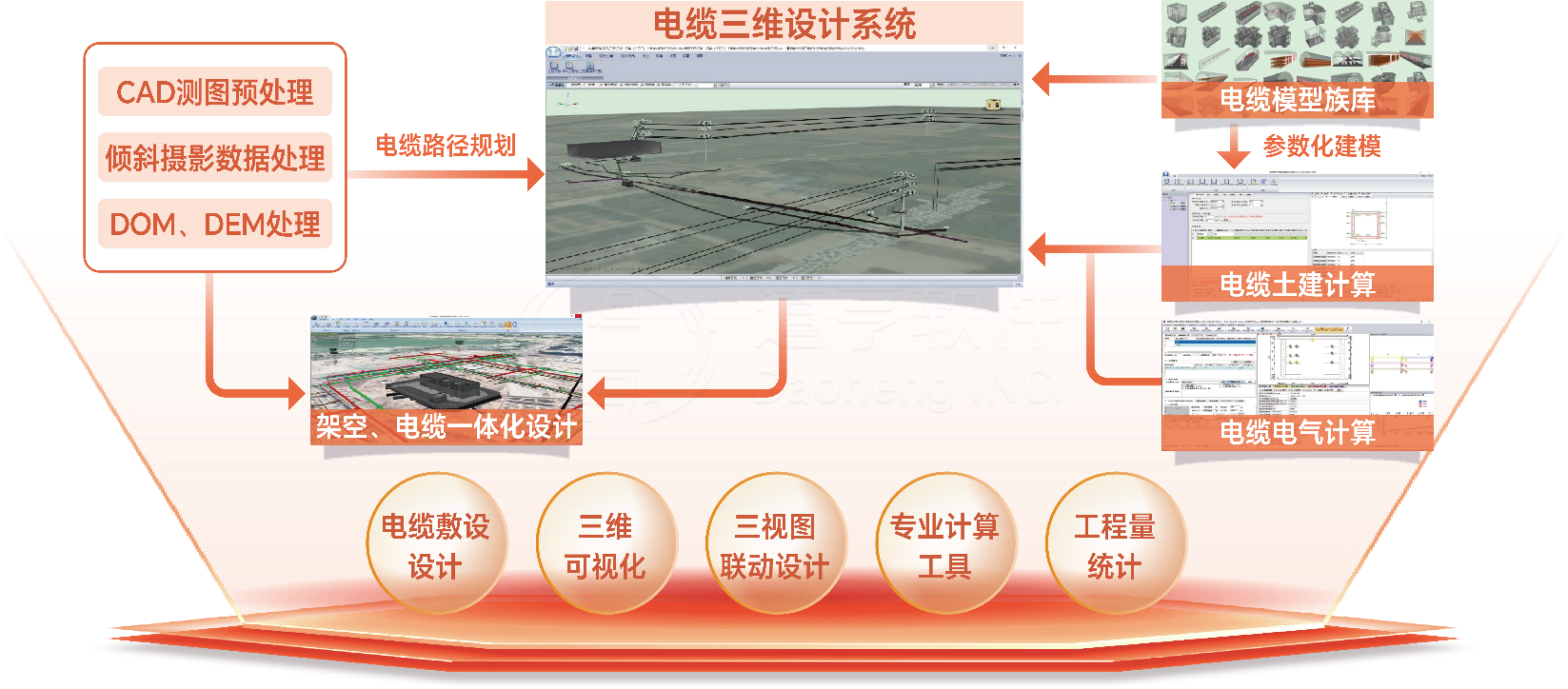

业务架构

产品特点

• 基于道亨国产二三维图形引擎研发，关键核心技术自主可控。
• 融合影像、高程、倾斜摄影等多源地理信息数据，提供CAD测绘图导入接口，快速构建地上场景模型地下综合管线模型，基于高精度、可视化的三维环境实现电缆路径规划。
• 内置丰富的典设模型库，覆盖工井、敷设段、电缆、支架及其他附件模型，自带大型场景模型用于各类电缆工程的设计和展示(电缆上下塔、电缆进出场站)。
• 强大的参数化建模及几何建模能力，可实现电缆、电缆井、立柱支架及其他附件快速建模；也可快速批量布置通风、排水、消防、照明等三维附属设备模型。
• 基于可视化环境，高效准确地实现通道路径规划、敷设方案设计、电缆布置设计、管线交跨碰撞校验。
• 二三维一体化设计，设计成果达施工图级深度，支持自定义出图参数，实现灵活便捷的制图。
• 电缆敷设支持按多回路任意电压等级、多种敷设及排列方式布置，可快速调整工井位置和敷设段参数，灵活配置电缆接头和电缆转弯方案。
• 实现全线路电缆、支架等材料自动统计，可自动输出纵断面图、测绘点统计表、开挖方量汇总表、电缆长度统计表、电缆附件统计表等成果。
• 依托正向设计理念，实现全系列产品数据贯通，电气及土建计算结果可供电缆三维设计系统调用。
• 一键导出.gim模型，并出具模型检测报告，满足数字移交要求。
• 支持最新电力电缆设计标准及相关规程规范：
  《电力工程电缆设计标准》（GB 50217-2018）
  《城市电力电缆线路设计技术规定》（DL/T 5221-2016）
  《电力电缆隧道设计规程》（DL/T 5484-2013）
  《明挖电缆隧道设计导则》（Q/GDW 11187-2014）
  《暗挖电缆隧道设计导则》（Q/GDW 11186-2014）
  《输变电工程三维设计技术导则.第3部分：电缆线路》（Q/GDW 11798.3-2018）
  《输变电工程三维设计建模规范.第3部分：电缆线路》（Q/GDW 11810.3-2018）
  《输变电工程数字化移交技术导则.第3部分：电缆线路》（Q/GDW 11812.3-2018）
  ……

主要功能

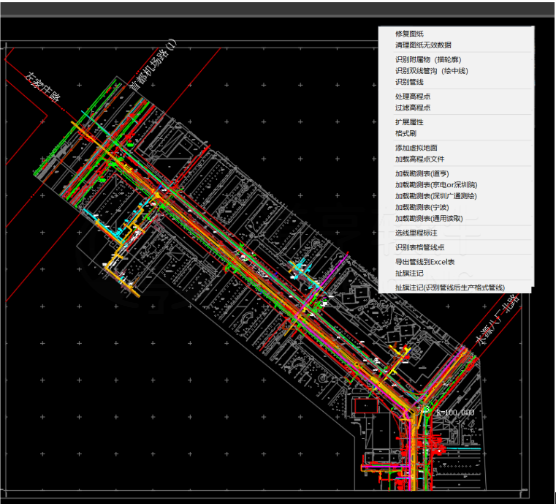

1.CAD测图管线识别

支持对CAD测绘图纸中的高程数据以及地下管线等数据进行分析、识别、提取及编辑，且支持对多种格式的测绘图纸进行处理。处理后的测绘图纸，可以直接导入电缆三维设计系统中，在该系统中快速生成地面及三维管线等地下空间场景。

测绘图预处理

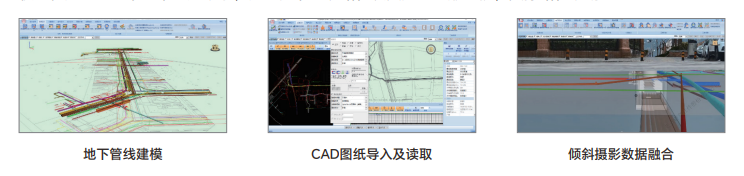

2.多源地理信息数据处理及CAD图纸导入

快速构建地上地下三维通道场景，无缝配准电缆路径及其周边地形地貌，支撑路径规划。

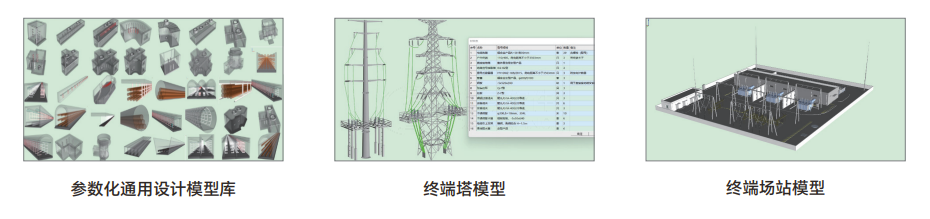

3.内置高精度通用设计模型库

覆盖隧道、电缆沟、排管、桥架、工作井、支架等三维通用模型；系统还自带电缆上下塔、电缆进出场站等大型场景模型。

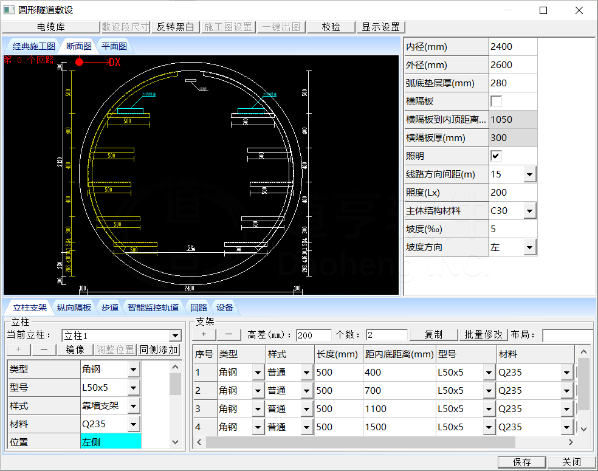

4.参数化建模

按照各类模型关键尺寸形成参数化数据，通过对参数的修改实现模型的快速添加、编辑、修改，覆盖电缆回路、隧道轮廓、立柱支架、步道及非标设备等。

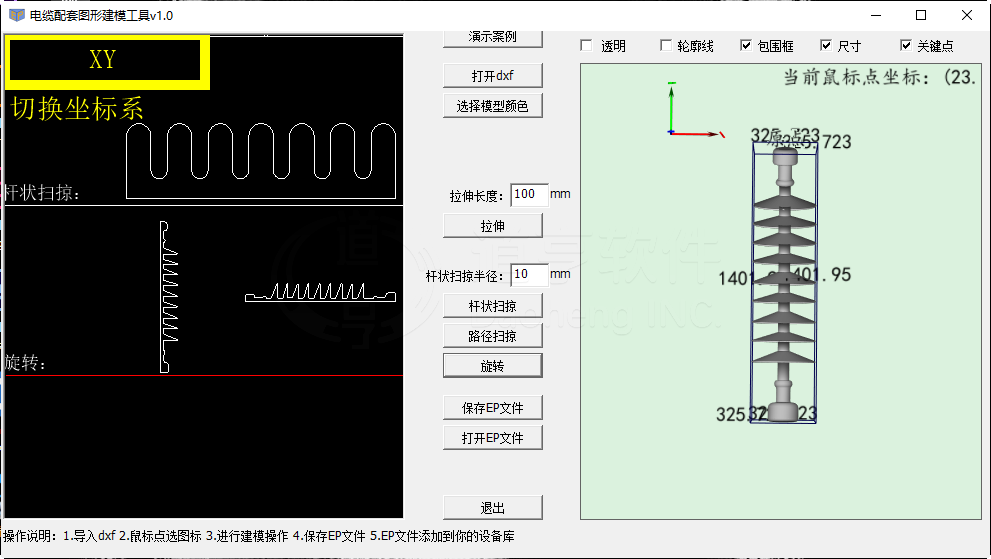

5.高效的三维图形建模工具

支持将CAD图纸中使用闭合多段线绘制的二维图元快速生成三维模型；拥有图形拉伸、杆状扫掠、路径扫掠以及旋转等功能，且生成的三维模型支持在电缆三维设计系统中进行预览及编辑。

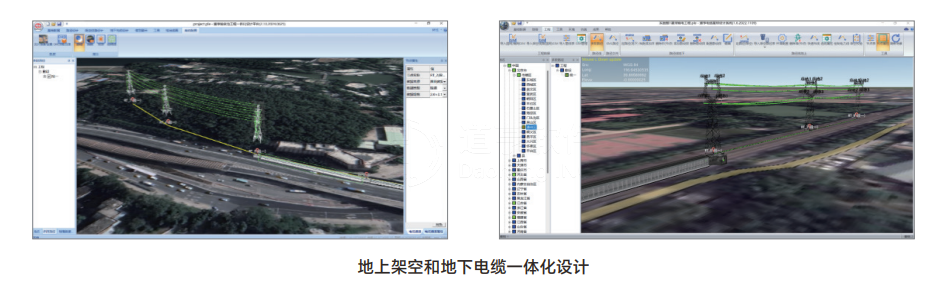

6.架空、电缆输电一体化设计

支持地上地下一体化初设，在数字地球上直接绘制电缆工程路径以及架空线路路径，同时支持加载.gim模型，并可显示对应的属性信息。

7.敷设路径规划

可基于三维空间模型，自动规划敷设段；支持调整特殊敷设端参数，优化布置方案。

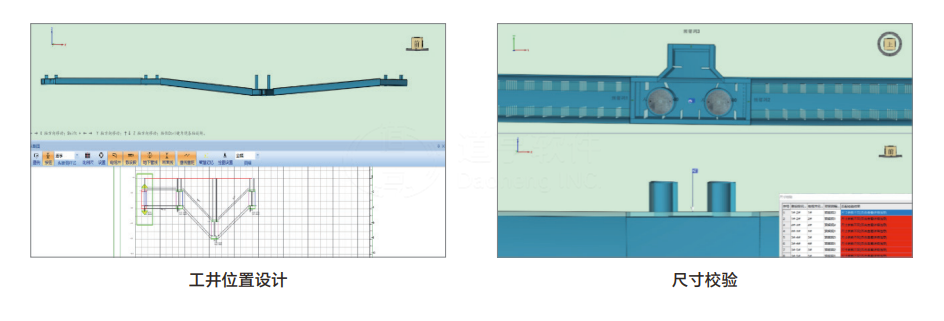

8.工井布置

可快速定位并灵活调节工井在电缆通道中的中心线位置、水平高差、纵向长度、井筒高度、开孔位置、开孔方向等，模拟及统计工井位置和数量，实现电缆井与敷设段无缝连接，优化工井布局方案，减少工程投资。

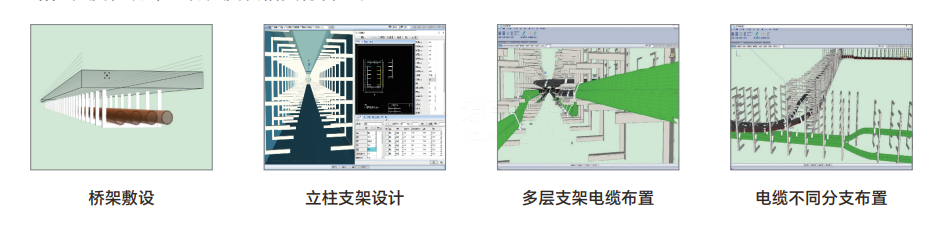

9.精细化缆线敷设

可根据支架布置情况自动在支架布置电缆，根据回路布置形式自动选择对应的支架布置电缆，自动计算路径长度和统计电缆长度及相关材料量。

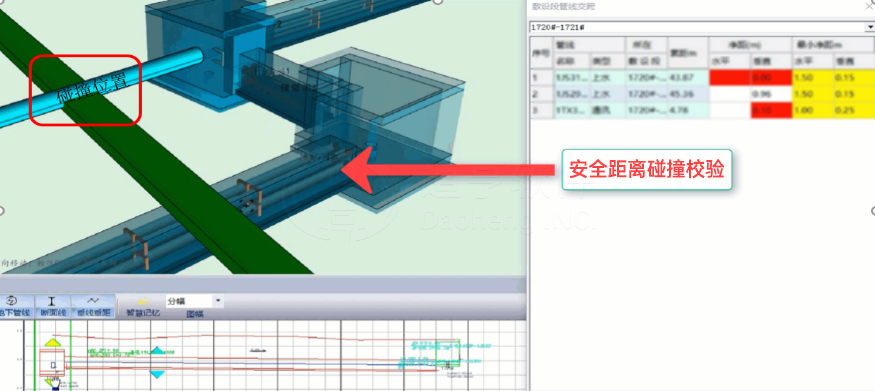

10.交跨碰撞检查

基于三维可视化场景，实现地下管网与主体工程模型间的交叉碰撞检查。

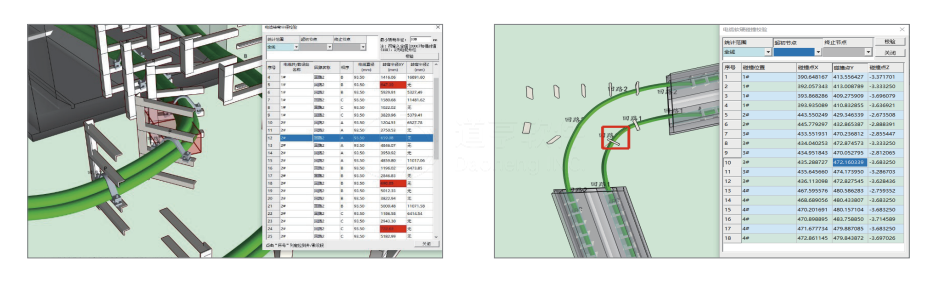

11.转弯半径校验

实现工井内、敷设段内电缆转弯半径的自动校验。

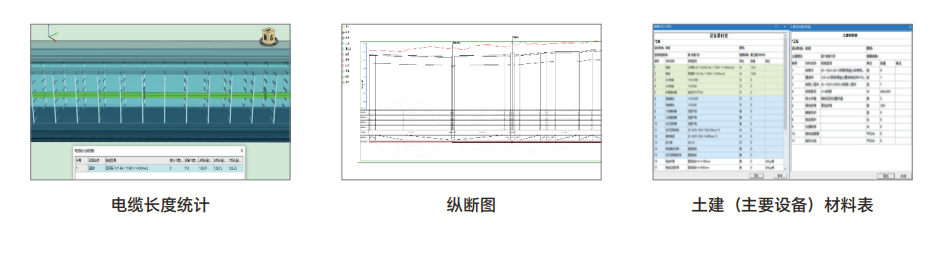

12.自动输出设计成果

包括电缆路径图、纵断面图、测绘点统计表、开挖方量汇总表、土建材料量统计表、电缆长度统计表、电缆附件统计表等。

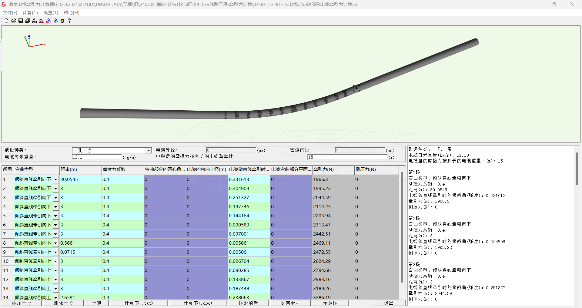

13.管内牵引力计算

对电缆敷设过程中产生的牵引力及侧压力进行计算，确保牵引力在电缆承受范围之内，降低机械损伤风险，为电缆敷设确定及优选牵引工艺方案提供支撑。

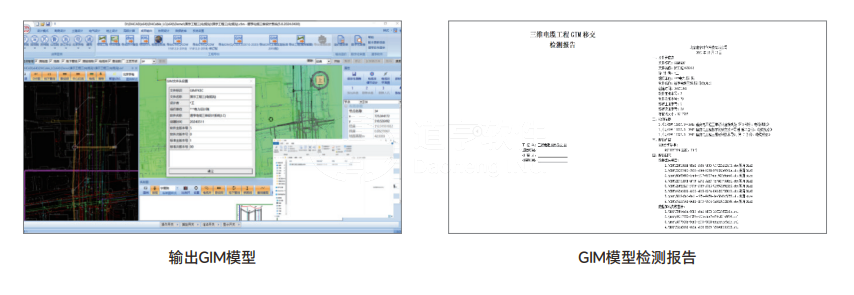

14.数字化移交

支持输出国网、南网及上海标准.gim模型。

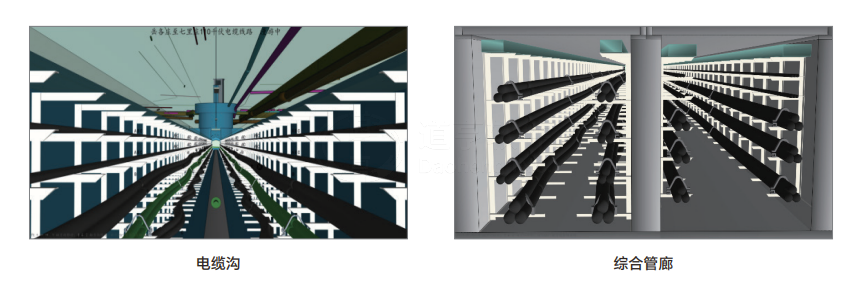

15.三维场景漫游
